冷軋扁鋼、方鋼設備

點擊量：3420

軋制條件、產量、成品規格：

★原材料：圓鋼

★選料規格：≤φ16mm

★成品厚度：≥3.0mm

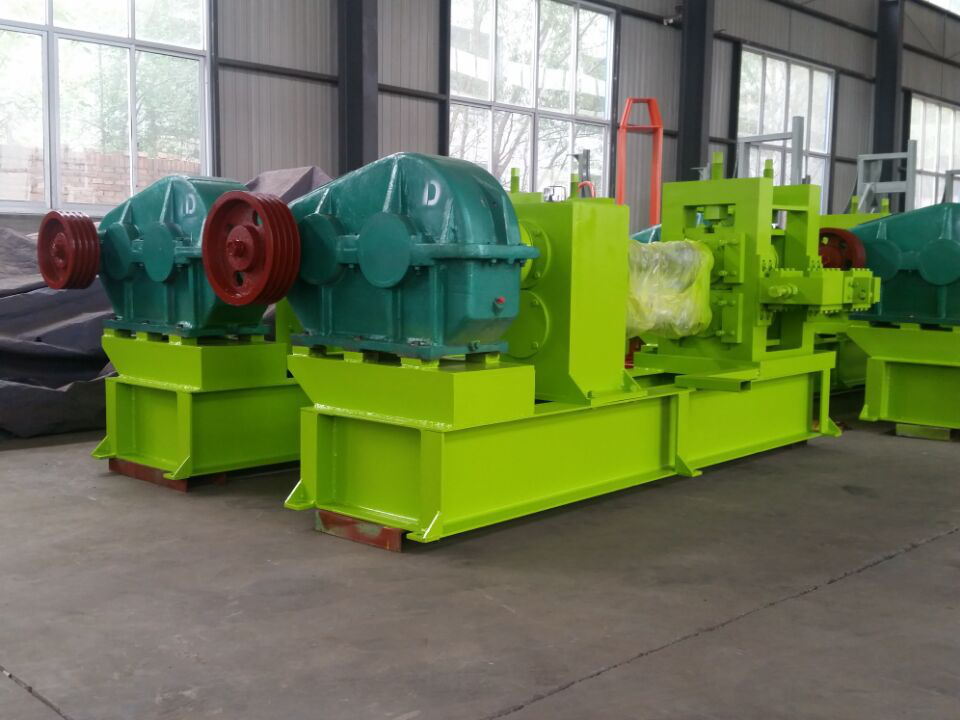

主要技術材料：φ165*220二輥冷軋機（四臺）

★軋輥直徑：165mm 淬火深度：10mm 軸輥徑向跳動：0.01mm

★輥身長度：220mm  軋輥材質：9Cr2Mo 軸輥同心度：0.01mm

★軋制寬度：100mm

★軋制力：80T

★軋機開口度：80mm

★主電機功率：Y225M-6-30kw

★軋制速度：20-80m/min

★壓下電機：1.5kw

★壓下速度：0.07mm/s

★人字齒輪箱：鑄鋼件

★中心距：320mm

★速比：1:1

★人字齒輪寬度：350mm

★電機：直接連接

★人字齒輪模數：10

★主減速機： 1#軋機：JZQ650 i

       2#軋機：JZQ650 i

       3#軋機：JZQ650 i

        4#軋機：JZQ650 i

★底座：鋼板結構整體底座

★機架截面：120mm*120mm

★軸承：FC(瓦房店產品)

★方向軸承：SWC150十字工業萬向接，長度1200mm

★1# 、2#、3#機后裝漲力儀

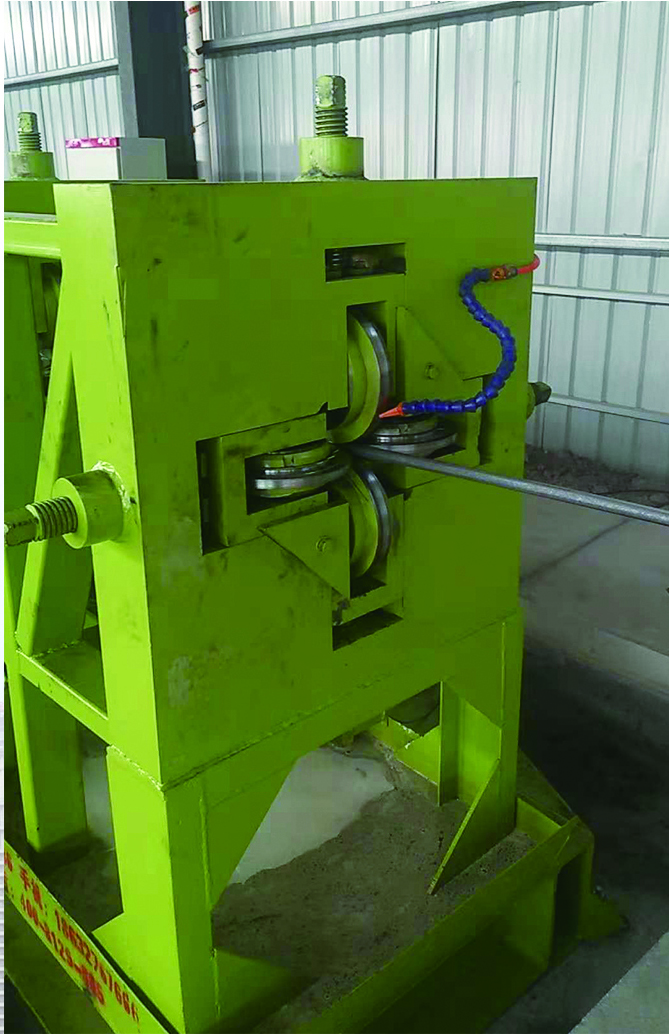

★3#、4#機前裝立軋輥扁鋼二輥四連軋機

生產工藝流程

原材料防線---除銹拋光---預調直---一次冷軋至第三次冷軋---立軋定位---平軋成型---收線打捆
